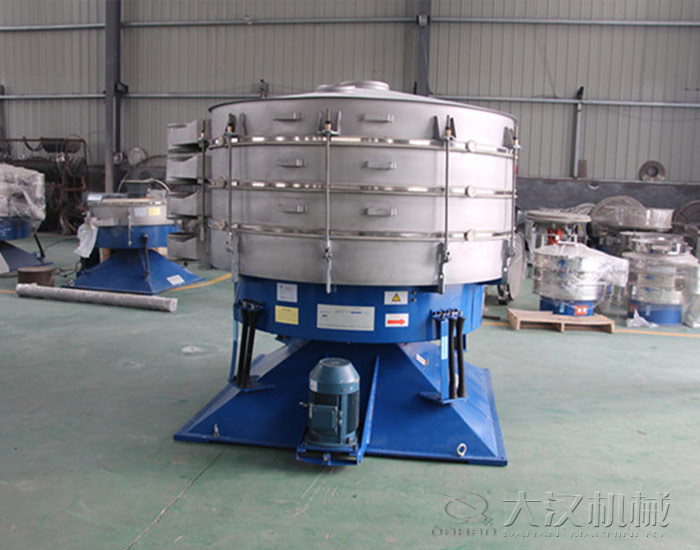

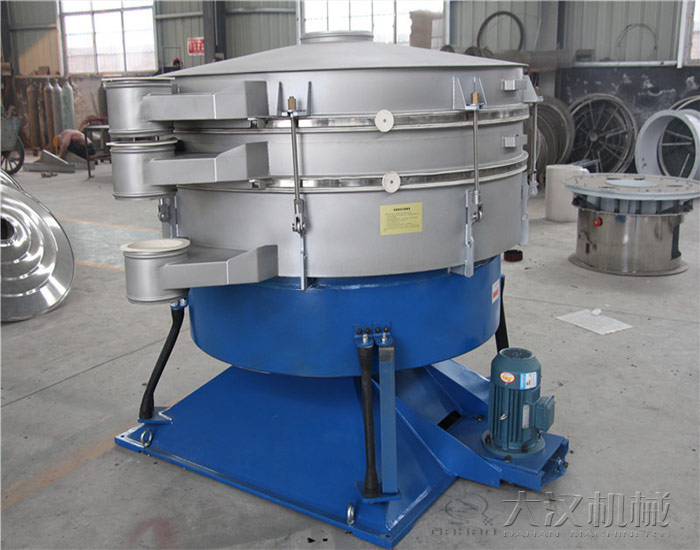

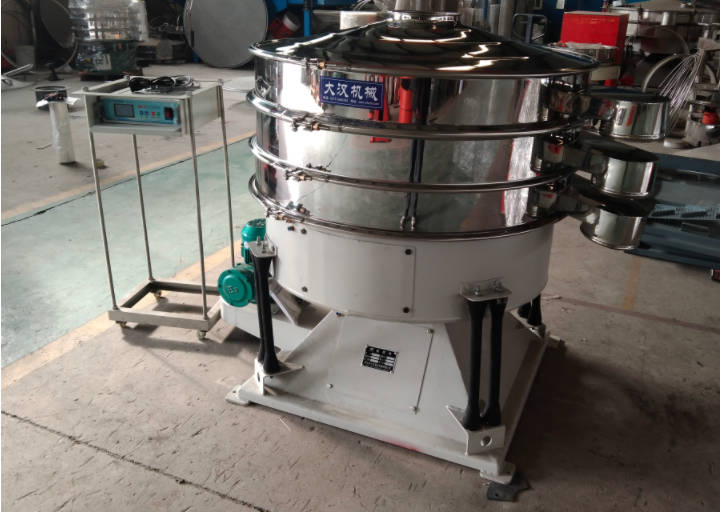

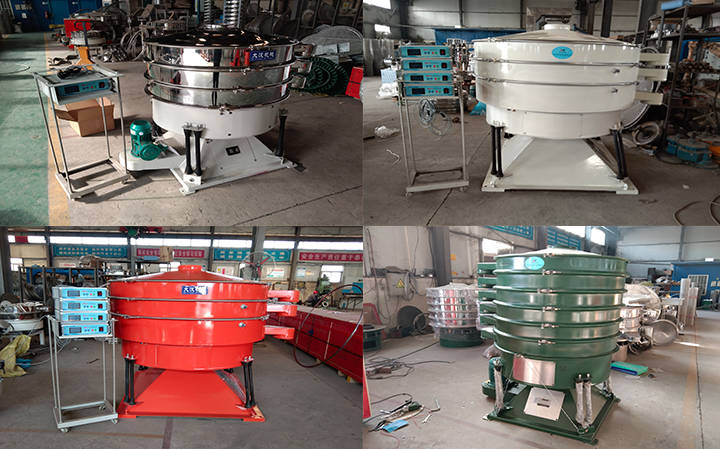

摇摆筛

摇摆筛

摇摆筛是由普通电机传动作基本的回转运动与人工筛分相类似,使物料在筛网上形成水平与抛掷三维翻滚运动。

筛面斜角:0-10(°)
电机功率:0.75-11(kw)
适用物料:各种粉尘,颗粒物料的筛分分级,除杂。

摇摆筛产品简介

摇摆筛是由普通电机传动作基本的回转运动与人工筛分相类似,使物料在筛网上形成水平与抛掷三维翻滚运动,从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播,调整摆振体上面的经向角和切向角可改变物料在网面上的运动轨迹。

摇摆筛突出优势

1.产量相对高。经向角和切向角的调整可调节筛网上渐开线运动,这种运动使物料能在较小的面积上走过相对长的路,以提高筛分精度,独特的设计使物料在网上运动的着网时间相对其它筛机要长,筛分产量相对提高。

2.低转速,可防止物料飞扬,使比重较轻的物料也能紧帖筛面行走,筛分更彻底。低转速保证了设备的使用寿命,减少了维修成本,降低了设备噪音,并使设备使用起来更安全。

3.积木式结果,方便用户进料口和出料口连接,无溢漏,可以湿式筛分。

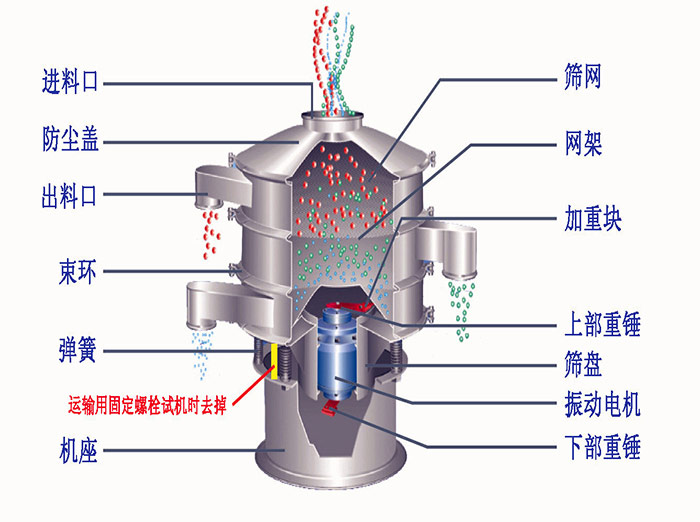

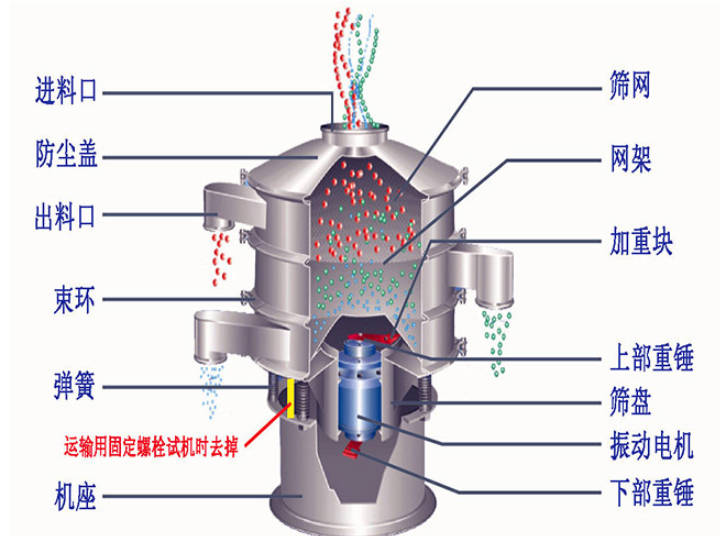

摇摆筛结构原理

1.基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。

2.每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。

3.因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

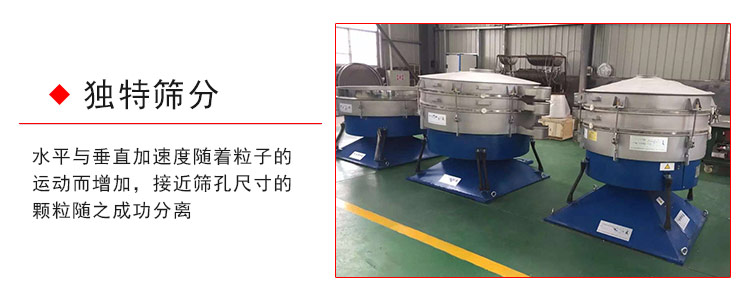

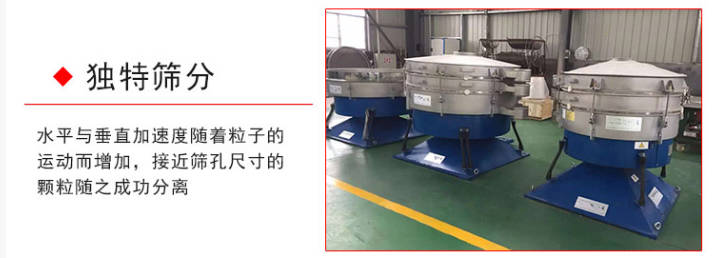

4.水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处,出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。

5.此次过程在每筛层之间重复进行。

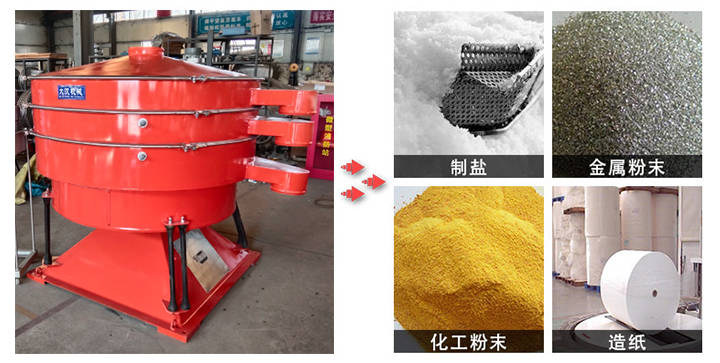

摇摆筛适用物料

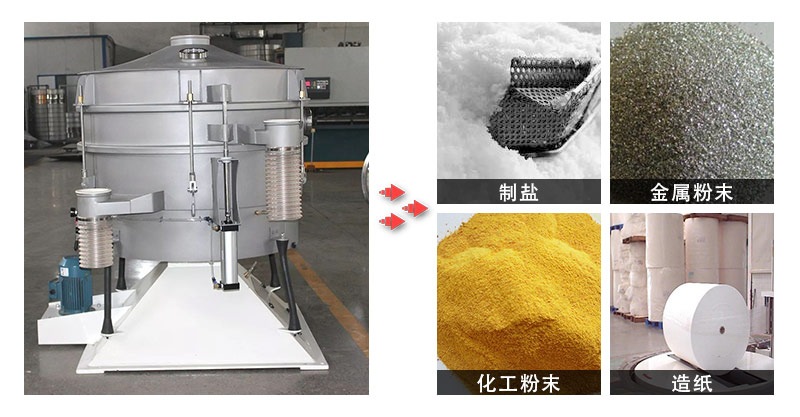

摇摆筛适用于医药、食品、矿业、铸造、磨料、建材、水泥、化工、化肥、轻工、造纸、粮业、盐业、粮食等颗粒、粉粒相关行业的干湿式筛分,液固分离废水筛滤回收等场合。

详细的摇摆筛价格等信息可以咨询我们的人工客服,我们会为您免费提供。

摇摆筛技术参数

型号 有效筛分直径(mm) 有效筛分面积(㎡) 筛面斜角(°) 层 数(s) 功 率(kw)
GFBD-600 Φ600 0.21 0-10 1-5 0.75
GFBD-1000 Φ1000 0.66 0-10 1-5 1.1
GFBD-1200 Φ1200 0.98 0-10 1-5 2.2
GFBD-1600 Φ1600 1.81 0-10 1-5 4
GFBD-2000 Φ2000 2.80 0-10 1-5 5.5
GFBD-2400 Φ2400 4.15 0-10 1-4 5.5
GFBD-2600 Φ2600 5.31 0-10 1-4 5.5
GFBD-3200 Φ3200 7.50 0-10 1-4 11
