震动筛型号与参数

震动筛也叫振动筛，是依托振动电机产生高频激振力，带动筛网做规律往复运动的通用筛分分级机械设备，核心工作原理是利用筛网孔径差异化规格，结合振动作用力打散、分级、除杂、脱水不同粒度干湿物料，快速分离合格成品与杂质、粗细颗粒，筛分作业效率高、运行结构稳固、操作维护简便，适配干粉、颗粒、浆液、湿料等多种物料工况。市面上震动筛品类繁多，结构设计、振动形式、筛面规格、处理产能各有差异，适配不同筛分精度和生产需求。为方便用户按需选购、匹配生产线工况，我厂生产不同类型的震动筛供大家使用，能够结合使用情况以及现场进行非标定制。

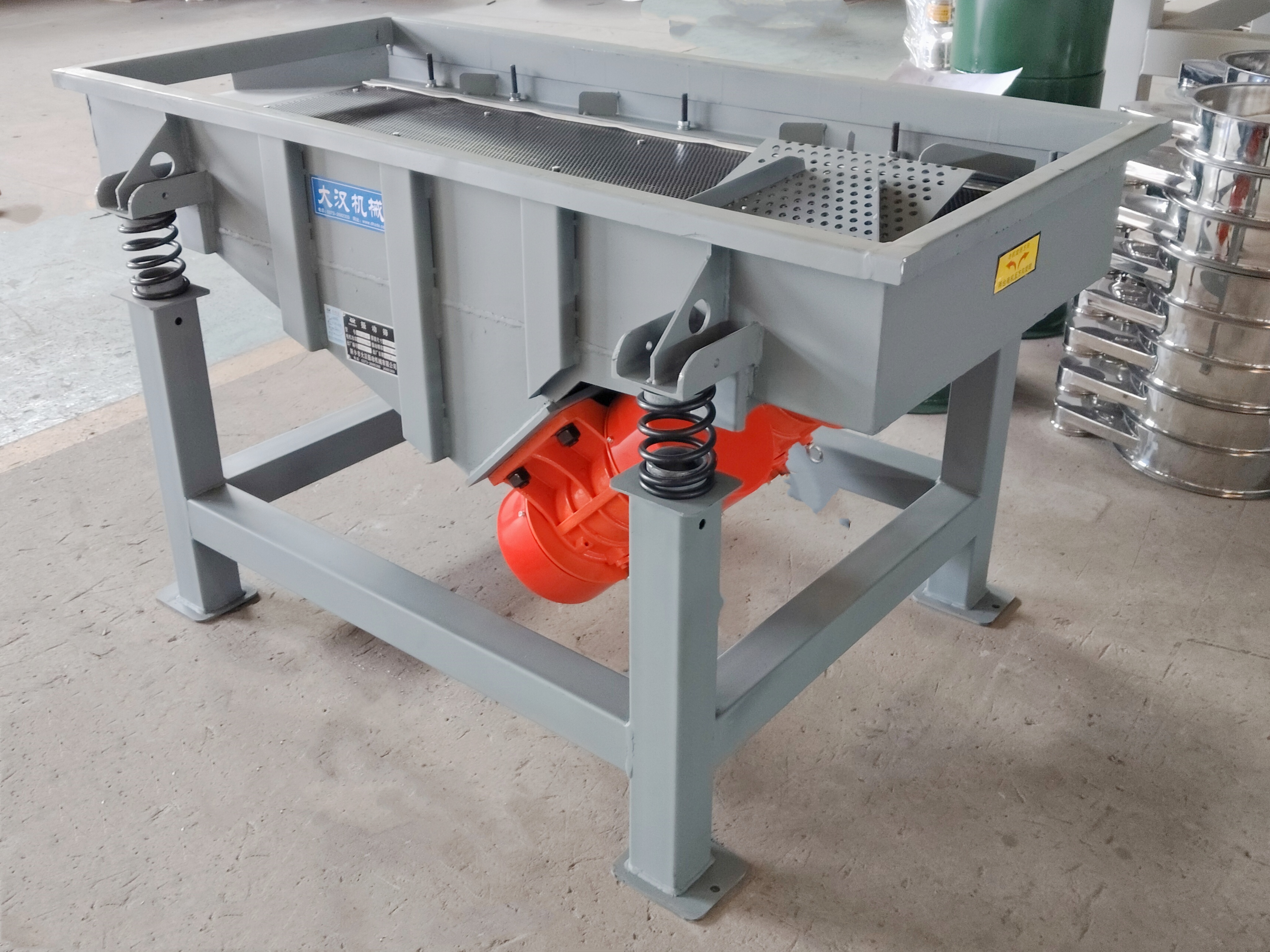

直线震动筛

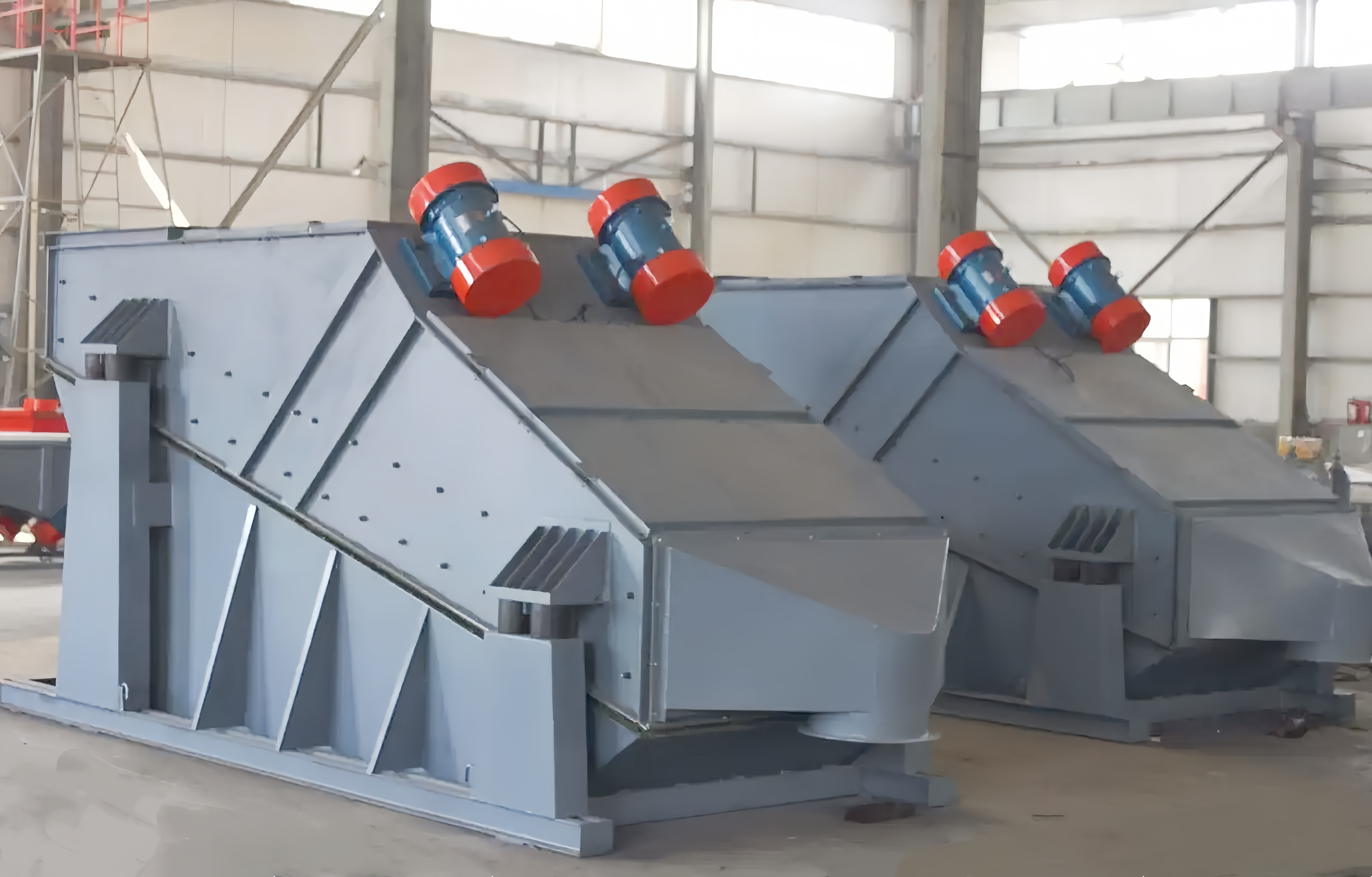

直线震动筛筛面层数可按需定制1-5层，适配不同分级筛分需求，搭载双振动电机同步驱动，物料沿筛面做直线匀速跳跃式前移运动，筛面倾角合理适配物料输送节奏，处理量大、筛分效率高、运行能耗低，不易出现物料堵网情况。机身材质可选碳钢防腐或不锈钢材质，结构扎实耐用、运行噪音低，主要用于砂石骨料、化工颗粒、粮食杂粮、建材粉料等中粗粒度物料分级筛选。

型号	筛面尺寸 (mm)	筛面层数	网孔尺寸 目	处理量 (t/h)	振次	双振幅 (mm)	电机功率 (kw)	振动方向角	外形尺寸 (长×宽×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

旋振筛

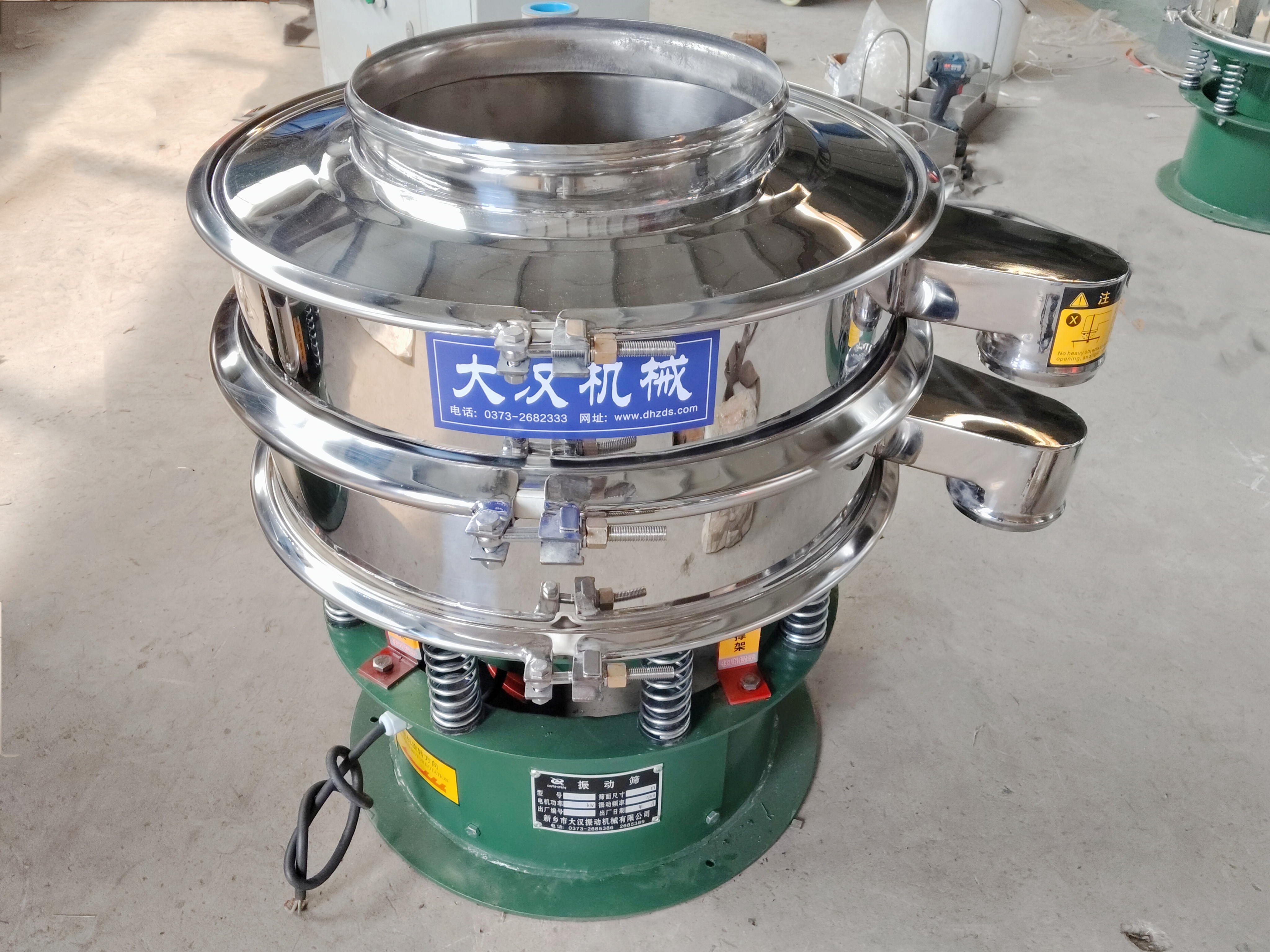

旋振筛是圆形通用筛分设备，筛面直径按需适配工况，层数可做1-5层定制化设计，采用立式振动电机作为激振源，物料在筛面做三维圆周旋振运动，筛分无死角、细料透筛率高，有效杜绝物料堆积、筛分不匀问题，能够筛分粉末、颗粒、液体等不同类型的物料。

型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

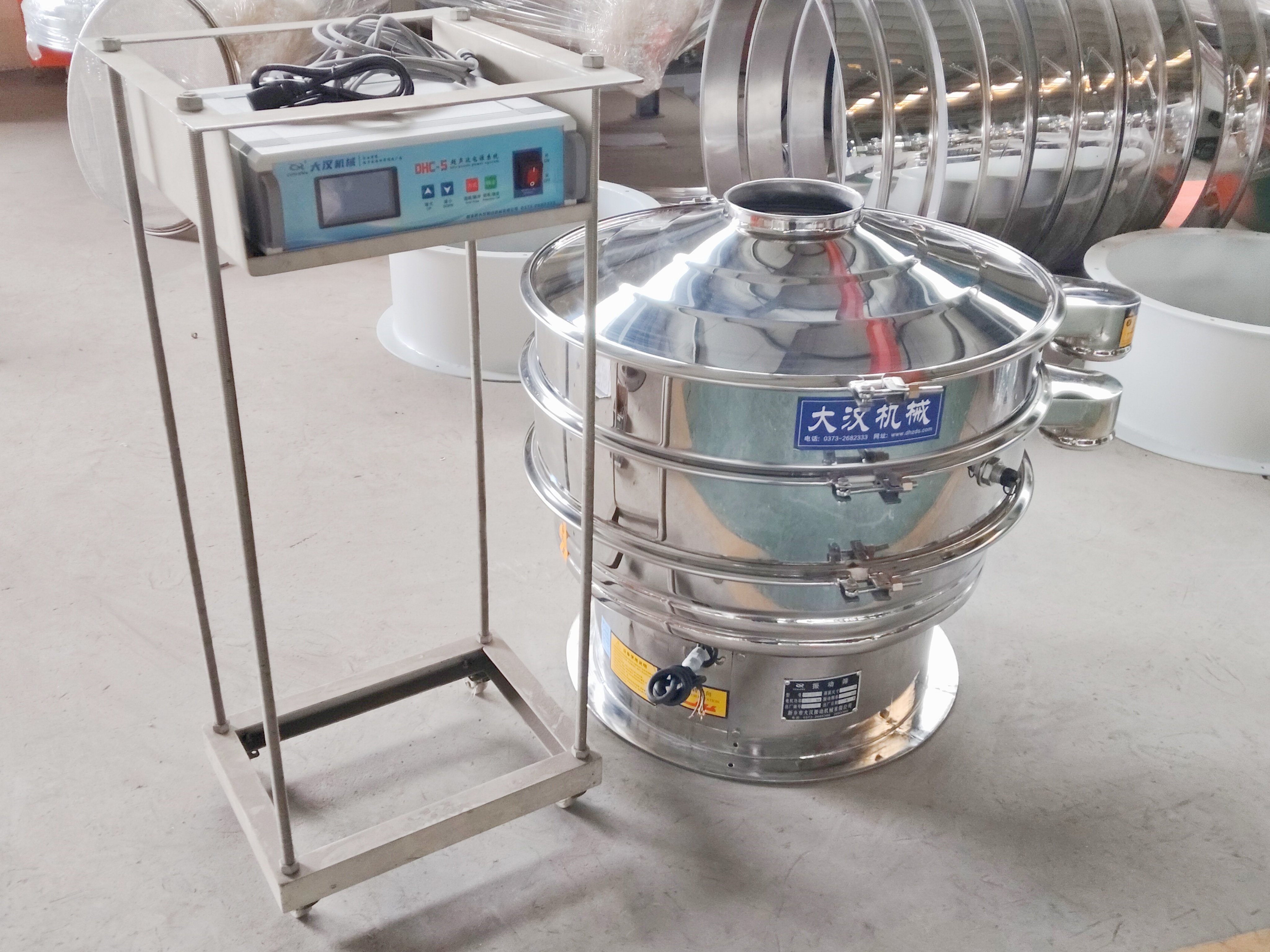

超声波震动筛

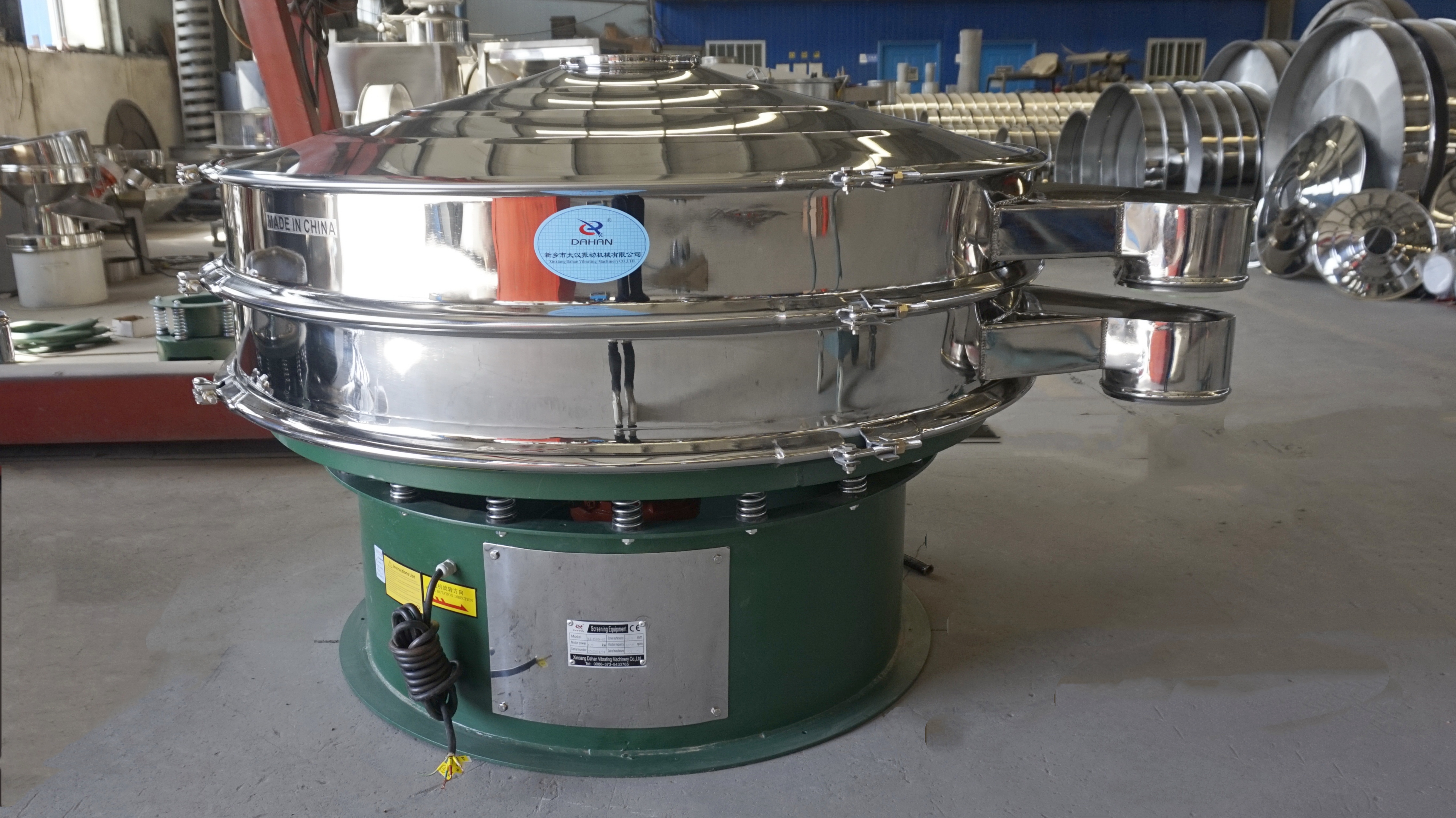

超声波震动筛是在旋振筛的基础上添加了一个超声波系统，适配超细、易团聚、易静电吸附难筛分物料。设备在常规旋振三维振动基础上，叠加高频超声波振荡功能，可持续疏通筛网网孔，从根源杜绝微细粉体堵网、粘网、团聚结块难题，大幅提升超细物料筛分精度与成品合格率。

型 号	筛分直径	筛分面积	筛网规格	电压(v)	层数	功率 (kw)
DHC-400	Φ350	0.0907	80-600目	380	1-3	0.18
DHC-600	Φ550	0.2289				0.25
DHC-800	Φ750	0.4183				0.55
DHC-1000	Φ920	0.6359				0.75
DHC-1200	Φ1120	0.9499				1.1
DHC-1500	Φ1420	1.5386				1.5
DHC-1800	Φ1720	2.2687				2.2

摇摆筛

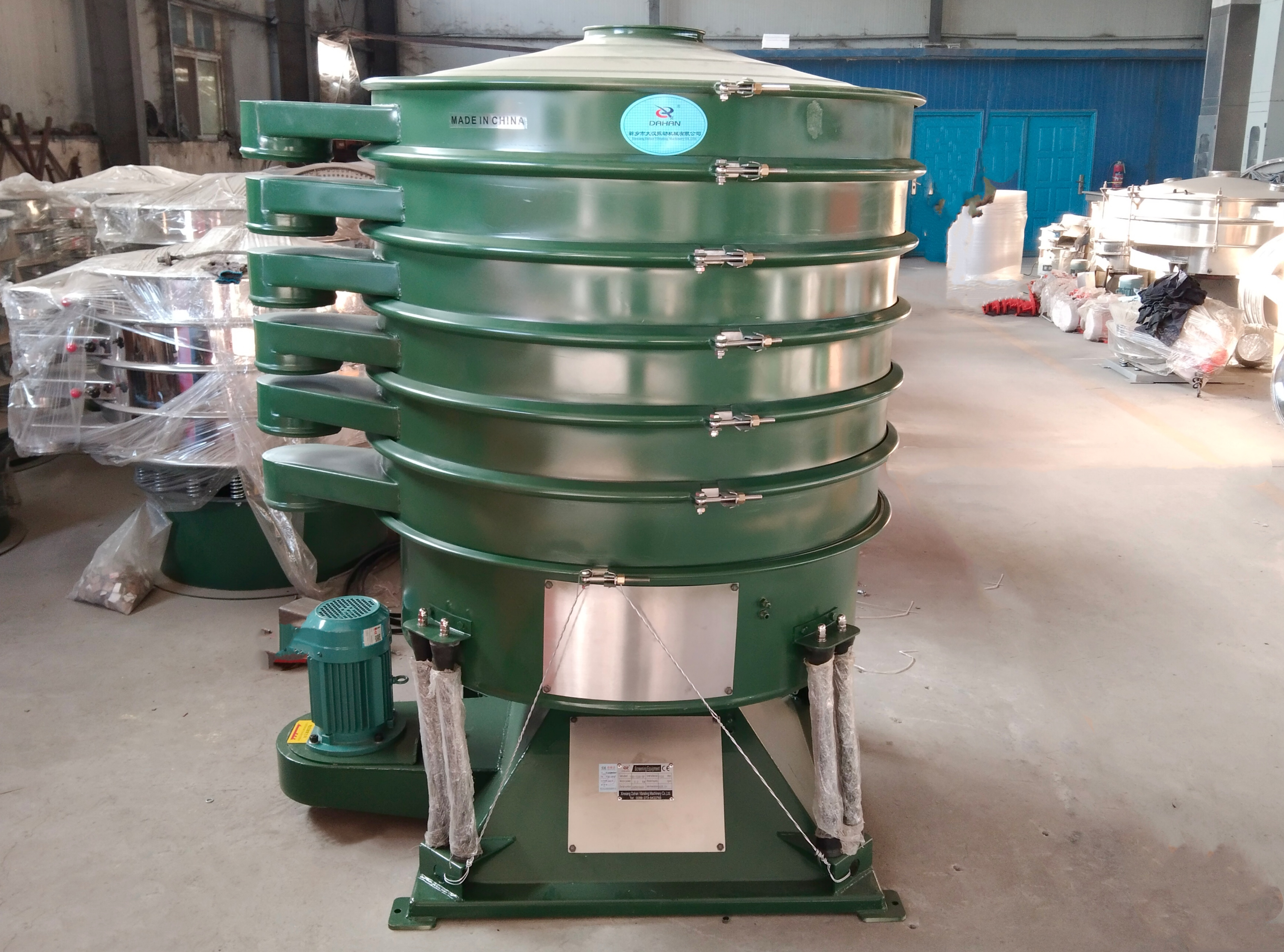

摇摆筛属于模拟人工手动筛分的精细化低速筛分设备，常规型号按筛面直径划分，涵盖600mm、800mm、1000mm、1500mm等主流规格，可定制多层筛面结构。设备采用偏心摆式传动结构，运行时物料在筛面做低频三维回旋摇摆运动，筛分动作柔和、不会破坏物料颗粒原有形态，筛网损耗极低、设备运行稳定耐用，常用于食品调味品、化工颗粒、塑料颗粒、中药材粉末等高需求、低破损要求的筛分分级作业。

型 号	直径 （mm）	筛面面积 （m²）	入料粒度 (mm)	筛分粒度 (mm)	处理能力 （t/h）	振幅 ((mm)	电机功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1500	1500	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

直排筛

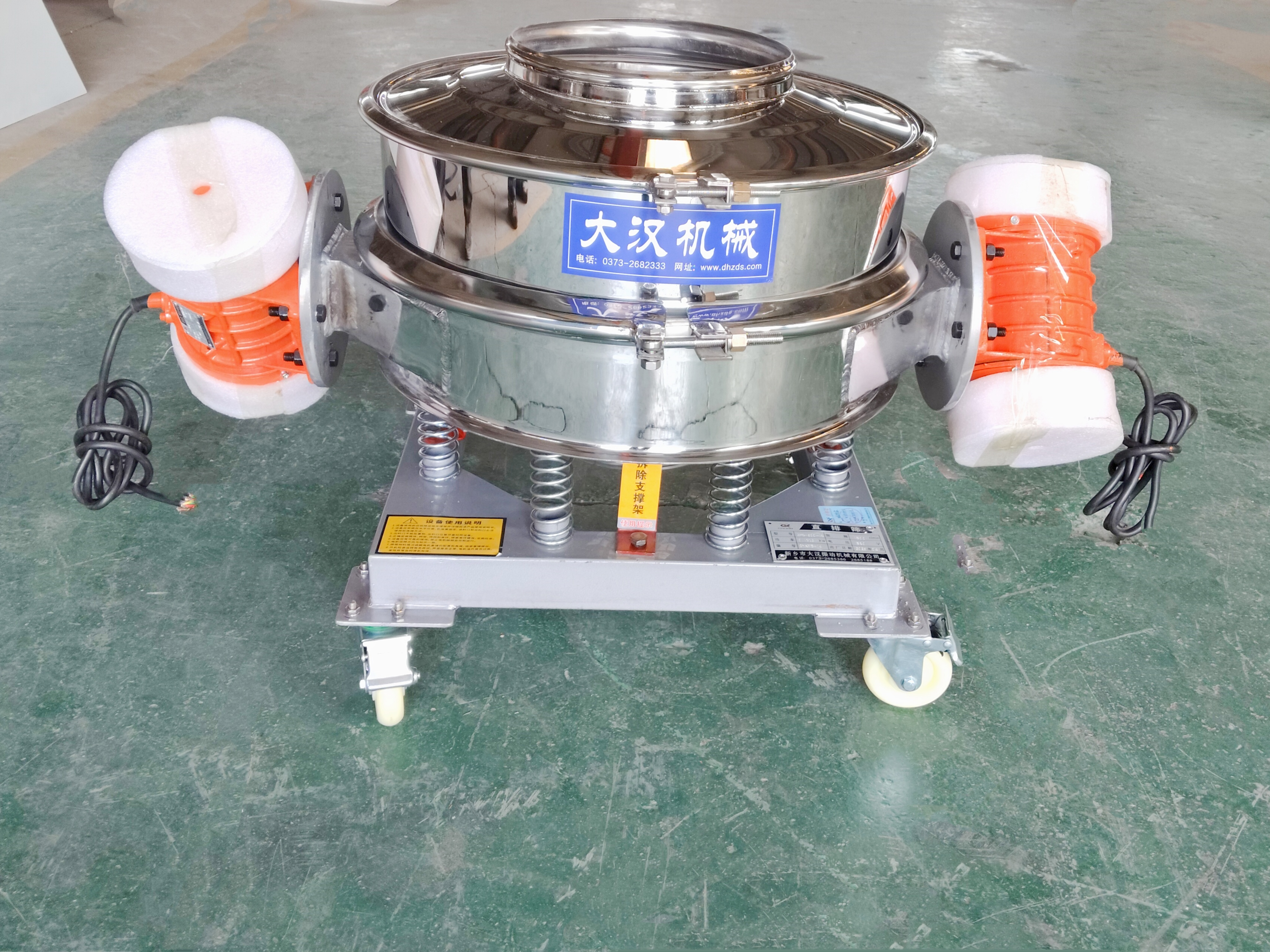

直排筛是大产量快速除杂专用震动筛机型，整体结构简约紧凑，无过多复杂输送构造，常用直径型号包含400-2000mm全系列规格，可按需匹配生产线对接安装。设备采用上下贯通直排式出料设计，振动电机直连激振，物料入筛后快速分级，合格物料直接直通排出，杂质快速分离清理，筛分除杂速度快、作业连续性强、占地面积小，适配面粉、淀粉、饲料粉料等大批量物料快速除杂。

型号	功率	筛面直径mm	有效面积㎡	体积mm
ZPS-600	0.18	520	0.2124	740*600*560
ZPS-800	0.25	720	0.4072	1010*800*600
ZPS-1000	0.37	890	0.6221	1200*970*640
ZPS-1200	0.55	1090	0.9331	1430*1170*700
ZPS-1500	0.75	1390	1.5175	1780*1470*760

过滤筛

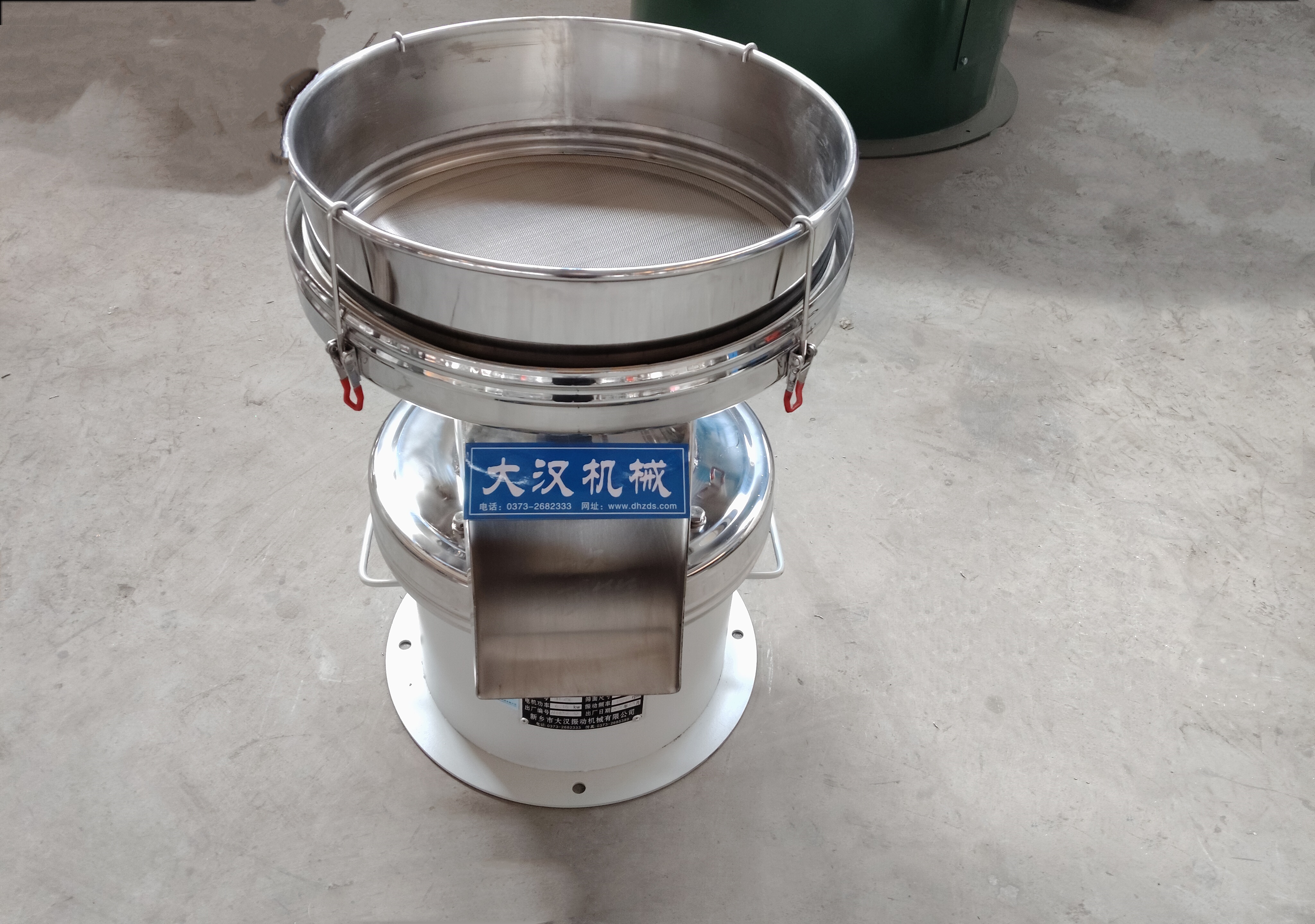

过滤筛也叫浆液专用振动过滤筛，主打液态物料固液分离过滤作业，常规型号直径450mm、600mm、800mm为主，多为单层简易筛分结构，操作便捷易上手。设备依托振动作用力快速打散浆液杂质，拦截固体颗粒杂质，快速完成固液分离净化作业，过滤可控、出料顺畅不堵筛网，整机防水防腐设计，适配潮湿腐蚀作业环境。机身轻巧可移动、能耗低、过滤效率高。

型号	筛分面积	频率	功率	电压	层数	筛分范围
DH-450	Φ400mm	1440	0.18	380V	一	0.038-3mm

高频筛

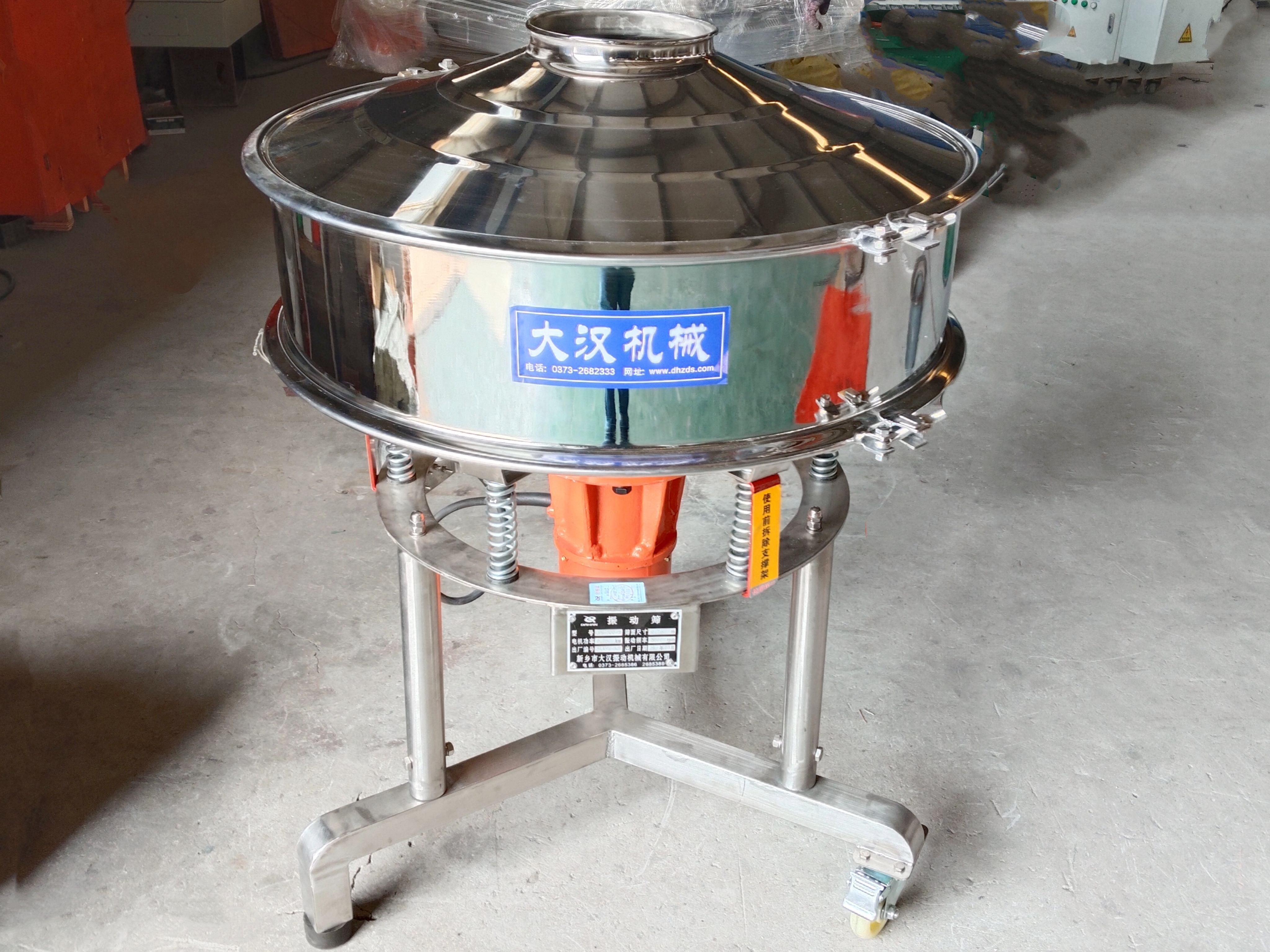

高频筛是细粒度湿料、尾矿物料脱水筛分机，核心型号适配不同处理量定制规格，振动频率远高于常规震动筛，振幅小、激振力集中。针对性强化筛面脱水筛分性能，物料筛分过程中快速脱水脱泥，细颗粒物料分级准确，有效解决湿料粘连、筛分难、脱水不彻底等行业痛点。

型号	筛面面积（m²）	入筛浓度（%）	处理能力（/h）	功率（kw）
GPS-2	2.0	30%-40%	5-10	0.36
GPS-3	3.1	30%-40%	8-13	0.6
GPS-4	4.5	30%-40%	15-25	0.72
GPS-5	5.2	30%-40%	20-30	1.1
GPS-6	6.0	30%-40%	24-36	1.5
GPS-8	8.1	30%-40%	32-48	2.2

圆振动筛

圆振动筛采用偏心轴激振结构，物料做圆形振动轨迹运动，激振力强劲、筛分动力足，结构坚固抗冲击、耐磨耐用，适配重型工矿长期连续作业。筛分处理量大、分级效果好，干湿物料均可适配，主打矿山原石分级、砂石骨料筛分、煤炭矿石初选等重型工业粗筛、中筛作业。

型 号	筛面参数				给料粒度 （mm）	处理量 （t/h)	双振幅 （mm）	电动机		单点动负荷 (N)	动负荷 (N)
	层数	面积（m²）	倾角（度）	孔径（mm）				型号	功率(kw)
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

脱水震动筛

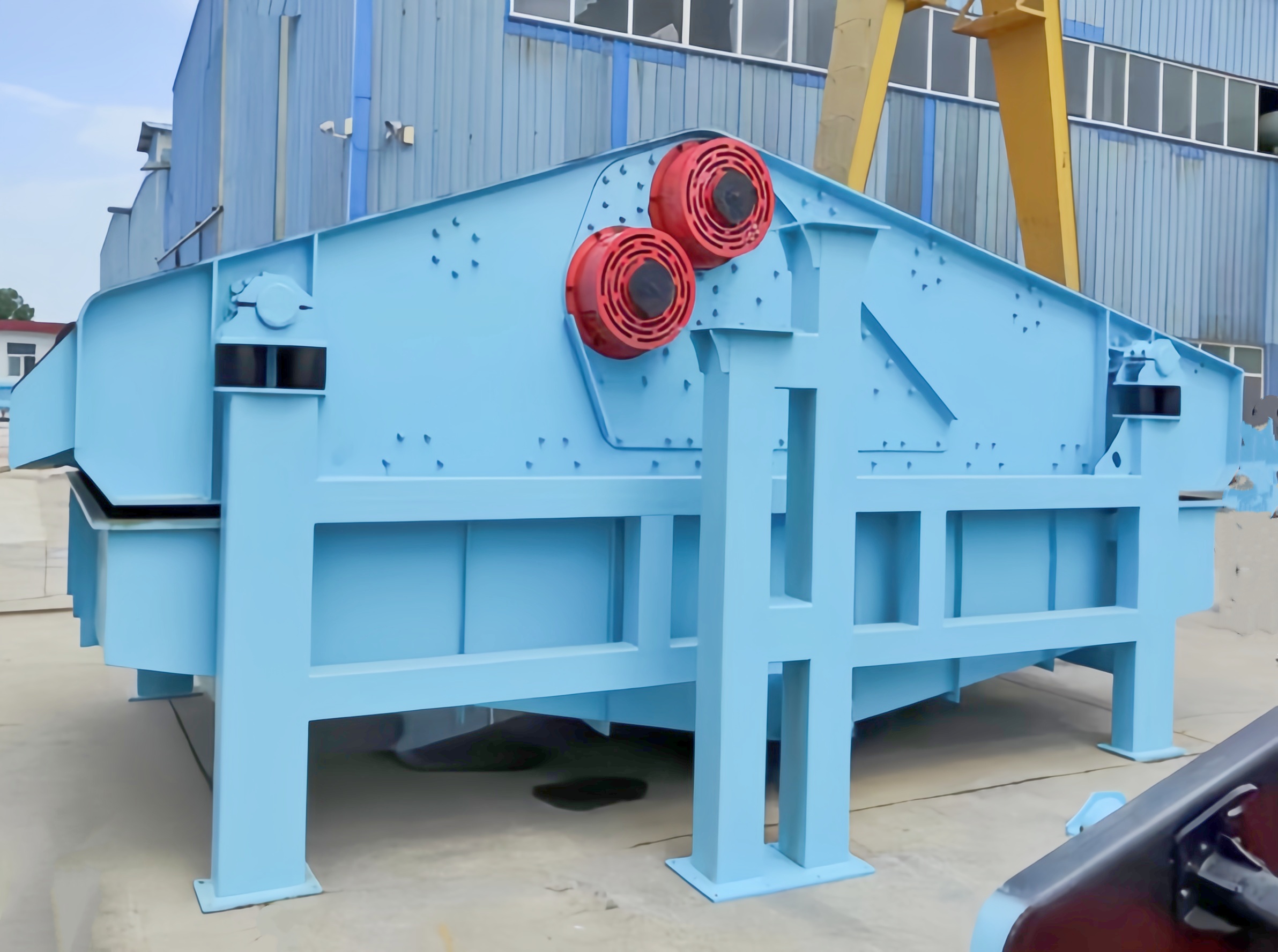

脱水震动筛是为物料脱水脱介、脱泥设计的专用筛分设备，多为直线振动结构定制型号，筛面采用耐磨筛板或筛网规格，适配各类湿料脱水工况需求。设备搭配大功率振动电机，激振力强劲，筛面合理倾角设计，加速物料表面水分快速分离，快速完成矿石、砂石、尾矿、煤泥等湿料脱水作业，脱水效果达标、成品物料含水率可控。

型号	筛面			给料粒度mm	生产能力t/h	振动频率	双振幅	电机功率KW	外形尺寸(长宽高)mm	参考重量kg
	面积	筛网尺寸mm	筛网结构
ZSM1542	6	0.25-13	条缝	≤300	75-100	800	9-10	11	4500*2690*1710	4016
ZSM1556	8	13-50	冲或条	≤300	30-60	800	10	15	5850*2675*1703	4642
2ZSM1556	8	上13-50；下0.25-13	上冲下条	≤300	30-60	800	11	15	5850*2575*2023	5649
ZSM1556B	8	13-50	冲或条	≤300	30-60	800	11	7.5*2	5850*2854*1707	4769
2ZSM1556B	8	上13-50；下0.25-13	上冲下条	≤300	30-60	800	11	7.5*2	5850*2854*2023	5790
ZSM1756A	9.5	13-50	冲或条	≤300	50-80	800	10	15	5850*2925*1703	5098
2ZSM1756A	9.5	上13-50；下0.25-13	上冲下条	≤300	50-80	800	10	15	2550*2770*2015	6105
ZSM1756B	9.5	13-50	冲或条	≤300	50-80	800	10	7.5*2	5850*3104*1703	5226
2ZSM1756B	9.5	上13-50；下0.25-13	上冲下条	≤300	50-80	800	10	7.5*2	5850*3104*2020	6246
ZSM1856	10	13-50	冲或条	≤300	50-80	800	11	11	5600*2778*1557	4580
ZSM2065	13	13-50	冲或条	≤300	70-100	800	11	18.5	6750*3208*1885	6577
2ZSM2065	13	上13-50；下0.25-13	上冲下条	≤300	70-100	800	11	18.5	6750*3140*2180	7946
ZSM2065B	13	13-50	冲或条	≤300	70-100	800	9	11*2	6750*3428*1880	6701
2ZSM2065B	13	上13-50；下0.25-13	上冲下条	≤300	70-100	800	11	11*2	6750*3428*3185	8068

各类震动筛型号、核心参数、工作原理及适用场景差异化明显，细分覆盖粉体筛分、工矿粗料分级、浆液过滤、物料脱水等全工况需求。选购震动筛无需盲目选大型号，只需结合物料粒度、干湿状态、处理产能、筛分精度核心参数匹配机型。
